(주)파워코리아텍

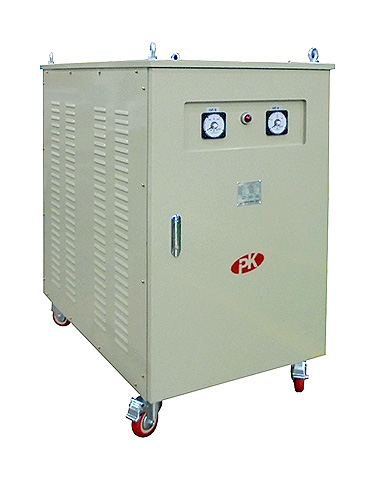

건식, 유입식 변압기

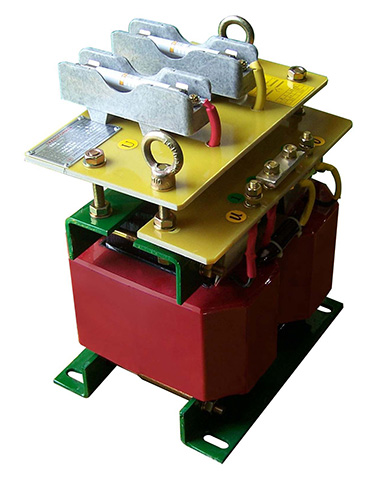

1Ø 저압
용량	형식	Dimension					중량
kVA	Model	W	D	H	A	B	kg
50VA	PKT-1L 50	80	110	100	65	68	5
75	PKT-1L 75	92	120	105	72	69	10
100	PKT-1L 100	100	115	110	80	60
150	PKT-1L 150	110	120	120	93	67
200	PKT-1L 200	110	125	120	93	72
300	PKT-1L 300	120	150	130	102	90	15
500	PKT-1L 500	140	160	145	120	93
750	PKT-1L 750	160	170	160	125	102
1kVA	PKT-1L 1k	180	170	180	150	102	50
1.5	PKT-1L 1.5k	180	170	180	150	102
2	PKT-1L 2k	210	200	190	182	120
3	PKT-1L 3k	210	200	190	182	145
5	PKT-1L 5k	270	220	260	225	145
7.5	PKT-1L 7.5k	310	250	330	257	160	60 70 80 90 100 130 150 200 250 300 350 400
10	PKT-1L 10k	310	250	350	257	170
15	PKT-1L 15k	350	260	400	295	175
20	PKT-1L 20k	380	320	470	220	180
25	PKT-1L 25k	400	350	500	240	200
30	PKT-1L 30k	430	350	550	240	200
40	PKT-1L 40k	450	370	650	240	300
50	PKT-1L 50k	480	370	650	260	300
75	PKT-1L 75k	520	450	750	280	320
100	PKT-1L 100k	600	480	800	300	340
150	PKT-1L 150k	700	500	850	400	320
200	PKT-1L 200k	700	500	850	440	320

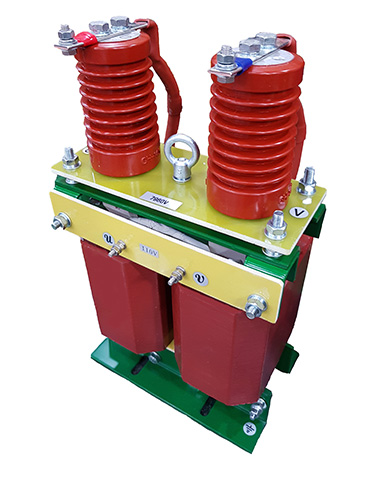

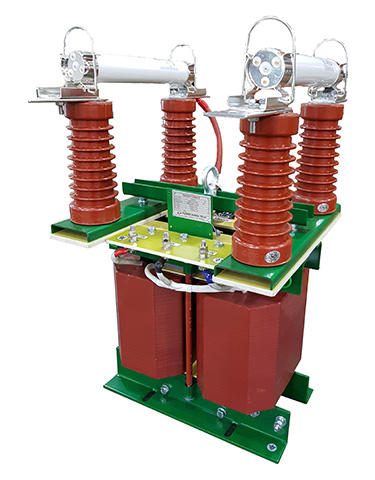

1Ø 고압
용량	형식	Dimension					중량
kVA	Model	W	D	H	A	B	kg
0.5	PKT-1H 0.5	220	200	250	185	120	30 40 45
1	PKT-1H 1	245	250	340	200	135
2	PKT-1H 2	280	260	380	200	160
3	PKT-1H 3	320	260	430	200	160
5	PKT-1H 5	320	350	450	200	160
7.5	PKT-1H 7.5	360	350	500	200	170
10	PKT-1H 10	360	350	500	200	170	50 80 150
20	PKT-1H 20	450	350	550	200	180
30	PKT-1H 30	450	350	600	200	200
50	PKT-1H 50	500	380	650	330	250
75	PKT-1H 75	550	400	750	350	280	300 350 400 500 550 600
100	PKT-1H 100	550	440	750	350	280
150	PKT-1H 150	600	500	800	380	300
200	PKT-1H 200	650	550	850	400	300
300	PKT-1H 300	750	650	1000	450	350
400	PKT-1H 400	900	700	1200	480	400
500	PKT-1H 500	1000	800	1300	500	400

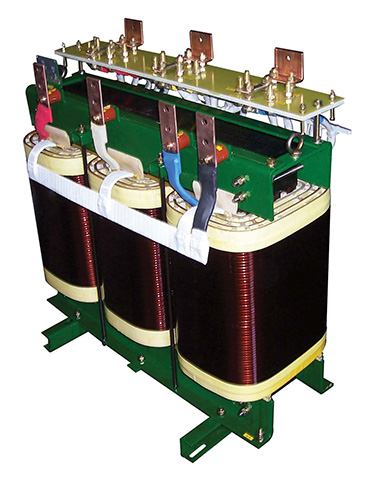

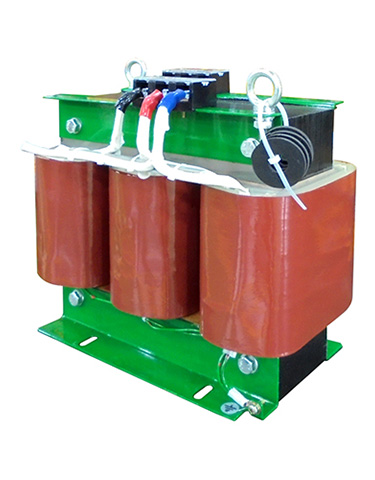

3Ø 저압
용량	형식	Dimension					중량
kVA	Model	W	D	H	A	B	kg
0.5	PKT-3L 0.5	200	180	200	172	92	15
1	PKT-3L 1	240	200	230	135	105
2	PKT-3L 2	280	200	250	175	135
3	PKT-3L 3	300	220	270	175	135	40
5	PKT-3L 5	330	240	300	175	150
7.5	PKT-3L 7.5	390	260	350	175	160
10	PKT-3L 10	390	280	350	175	160	100
15	PKT-3L 15	450	300	400	175	160	100
20	PKT-3L 20	500	350	550	320	170	130
30	PKT-3L 30	520	350	550	360	190	130
50	PKT-3L 50	600	400	650	400	200	180 250 310 400 580 650 700
75	PKT-3L 75	660	400	650	460	230
100	PKT-3L 100	690	450	730	500	360
150	PKT-3L 150	800	470	850	520	360
200	PKT-3L 200	840	560	850	580	400
300	PKT-3L 300	960	600	1000	680	400
400	PKT-3L 400	1100	650	1100	700	400

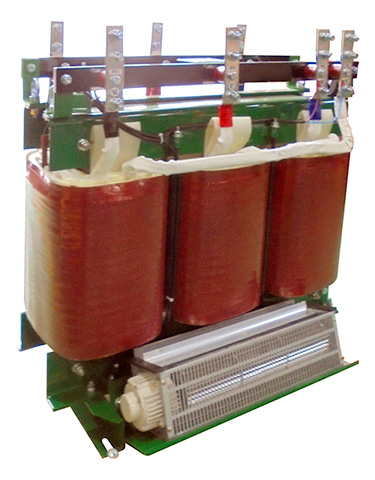

3Ø 고압
용량	형식	Dimension					중량
kVA	Model	W	D	H	A	B	kg
5	PKT-3H 5	400	400	460	200	160	30 60 140
10	PKT-3H 10	480	400	550	250	180
20	PKT-3H 20	600	450	620	350	200
30	PKT-3H 30	630	450	700	350	220
50	PKT-3H 50	690	500	750	460	230	180 200 250 310 450 600 650 700
75	PKT-3H 75	700	500	800	460	230
100	PKT-3H 100	750	500	850	500	280
150	PKT-3H 150	900	550	850	500	280
200	PKT-3H 200	1000	550	900	550	320
300	PKT-3H 300	1100	600	1100	600	320
400	PKT-3H 400	1150	650	1250	650	360
500	PKT-3H 500	1200	700	1400	700	360

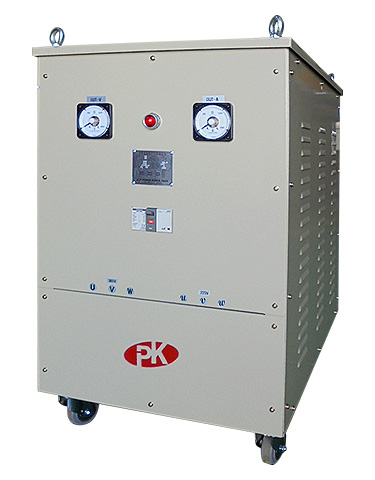

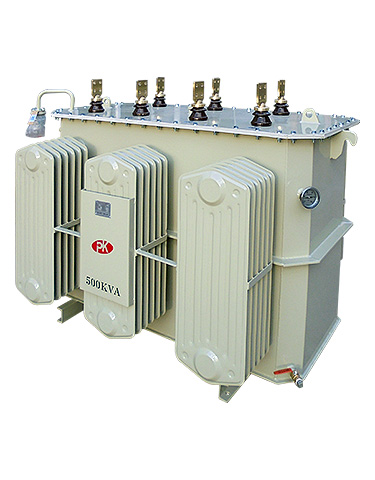

용량	형식	Dimension			중량
kVA	Model	W	D	H	kg
30	PKT-30	750	530	750	200 300 410 510 660 760 970 1250 1380 1550
40	PKT-40	750	530	750
50	PKT-50	800	580	850
75	PKT-75	800	580	850
100	PKT-100	920	700	1100
150	PKT-150	980	850	1150
200	PKT-200	1000	900	1200
300	PKT-300	1150	950	1250
400	PKT-400	1200	1000	1300
500	PKT-500	1250	1150	1350
